ТЕХНОЛОГИЯ РОТАЦИОННОЙ ВЫСЕЧКИ TOP MATRIX™
ЛАЗЕРПАК является лицензированным производителем ротационных вырубных штампов (штанцформ) по технологии TopMatrix™.

Правообладатель технологии TopMatrix™ - шведский изобретатель Prof. Dr. Sören Cavlin (компания SOBI).
Rotary Cutting dies
Принцип работы технологии TopMatrix™
Поверхность выталкивающей резины на вырубном штампе (штанцформе) ламинируется специальным пластиковым покрытием.

Это пластиковое покрытие TopMatrix™, оклеивается по всей площади вырубаемой заготовки или только частично в зависимости от требований к штампу.
Два варианта исполнения TopMatrix™:
ПОЛНЫЙ

100% применение на всей поверхности штампа – full design TopMatrix™

ЧАСТИЧНЫЙ

Частичное применение на отдельных частях штампа со сложноудаляемыми отходами – partial design TopMatrix™
Принципиальные отличия технологии TopMatrix™
От обычных технологий оклеивания вырубных штампов обусловлены 100% покрытием всей поверхности вырубного штампа специальным пластиком. Пластиковое покрытие эжекторной резины на всей площади штанцформы обеспечивает следующие функциональные преимущества ротационного штампа:
Равномерный прижим гофрокартона по всей линии контакта штанцформы и опорного в отличии от традиционных способов оклеивания, которые приводят к неравномерному прижиму заготовки и, как следствие, локальной деформации гофрокартона;

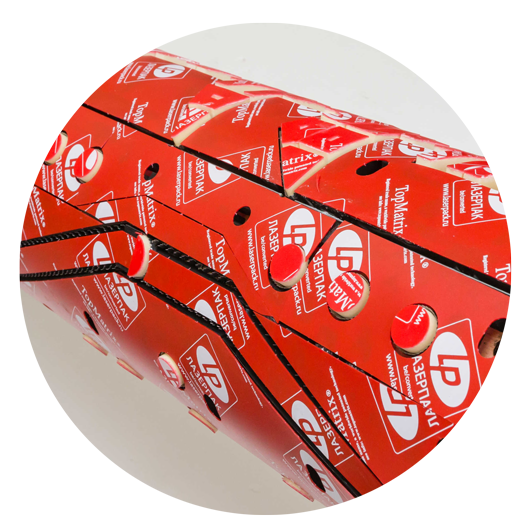

Технология TopMatrix™

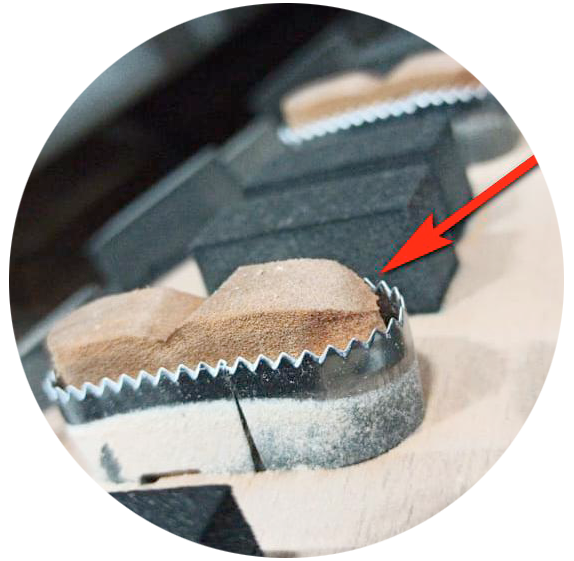

Традиционная технология оклеивания
Равномерный прижим гофрокартона. Min расстояние от кромки TopMatrix™ до кромки ножа

Неравномерный прижим заготовки приводит к локальной деформации гофрокартона
Равномерную эжекцию гофрокартона при выходе заготовки из зоны высечки
Низкий износ эжекторных резин за счёт твердого пластикового покрытия TopMatrix™
ОКЛЕЙКА TOPMATRIX™


СТАНДАРТНАЯ ОКЛЕЙКА
Указанные выше отличия обеспечивают Преимущества ротационных штанцформ, изготовленных по технологии TopMatrix™
1. Увеличение производительности ротационной высечки, особенно на длинных заказах (до +20%) за счёт снижения проблем с удалением отходов (вероятность удаления отхода - 99,9%) надежного проведения заготовки через машину ротационной высечки;
исключение забивания обрези между ножами и эжекторными резинами;
снижение времени на обслуживание штанцформы

2. Экономия на сырье за счёт возможности снижения граммажей лайнера при сохранении качества гофроупаковки,
снижения размера бокового отхода (трима), особенно в сочетании с технологией TrimSaver®

3. Качество высечки снижение зависимости качества высечки от степени выработки бандажей и величины коробления заготовки гофрокартона снижение или исключение растрескивания гофрокартона снижения зависимости качества высечки от влажности заготовки, исключение коробления лайнера

4. Увеличение срока службы ротационного штампа (штанцформы); снижение затрат на ремонт штампа (увеличение тиражестойкости резины до 4-х раз)

Технология TopMatrix® позволяет производителям упаковки из гофрокартона сделать качественный скачок в эффективности ротационной высечки.

Эта технология обладает исключительным свойством – она придётся по вкусу на всех уровнях управления гофропроизводством.

Руководители производства будут рады возможности поднять производительность перерабатывающих линий до 20%, снизить косвенные расходы и получить экономию материала до 2…3%

Технологам TopMatrix™ облегчит жизнь высоким качеством высечки, снижением чувствительности ротационной высечки к колебаниям влажности заготовок, меньшей требовательностью к короблению сырья и степени выработки бандажей

Операторам штанцформы TopMatrix™ позволяют быстро выполнить производственное задание и высвобождают время для обслуживания других секций линий переработки за счёт за быстрой наладки штампа, надёжного проведения заготовки через секцию высечки, повышенного ресурса штанцформ.

Видео со сравнительным примером работы ротационной штанцформы с традициолнной оклейкой и штанцофрмы TopMatrix™
TopMatrix™ - товарный знак. Технология разрешена к использованию только на основании лицензии от правообладателя

PCT appl. SE90-40/SE00-290/SE02-1466covering 52 countries, e.g.

EUROPE/EU1432558; 1202859; 0454753: Austria, Belgium, Switzerland, Czechia, Denmark, Germany, Spain, Finland, Italy, France, Great Britain, Ireland, Lichtenstein, Netherlands, Portugal, Slovakia, Sweden;

NORWAY 330268;
USA 8,757,037 B2
CANADA 2471323;
AUSTRALIA 022334496; 634206;
NEW ZEALAND 533573; 515425;
JAPAN 2795417; et al
Все права принадлежат изобретателю Prof. Dr. Sören Cavlin и компании SOBI.

http://www.topmatrix.se/
