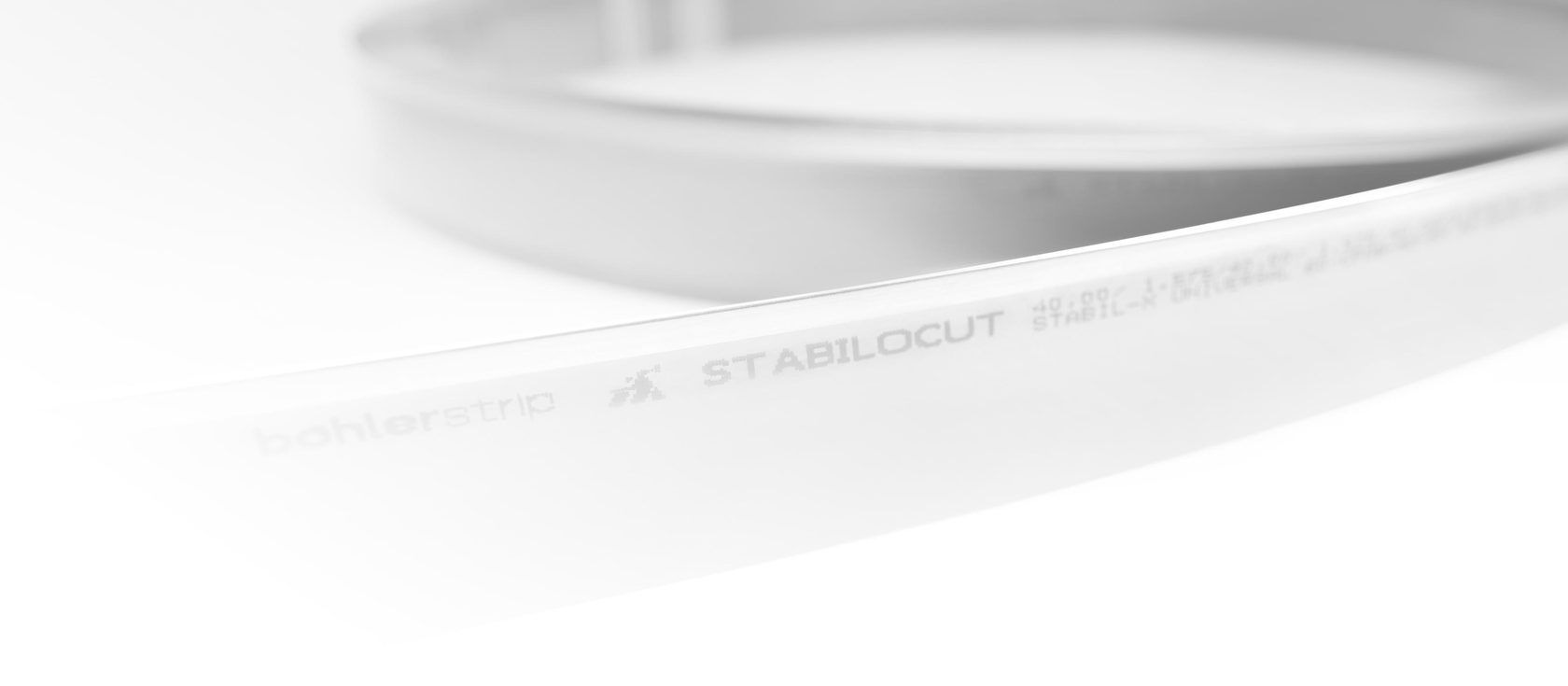

STABIlO-CUT ЛИНЕЙКИ - ОТЛИЧНАЯ ВЫСЕЧКА В СЛОЖНЫХ УСЛОВИЯХ
Специальная технология заточки режущей кромки обеспечивает эффективную высечку в сложных условиях с высокой тиражестойкостью.
Cutting dies
Закруглённая форма тыльной стороны линейки компенсирует дефекты при гибке и обеспечивает эффект самовыравнивания.
Stabilo-Cut SX
  • Специальная заточка острия режущей кромки.
  • Улучшает стабильность высечки.
  • Снижает пыление
  • Снижает вероятность появления «ангельских» волосков при высечке деликатных материалов.
  • Также подходит для работ связанных с термоформовкой.
Преимущества
  • Широкий угол заточки острия улучшает стабильность работы режущей линейки.
  • Снижение пылеобразования при высечке.
  • Чистый рез картона.
  • Скруглённая тыльная сторона деформируется при гибке, но не изменяется эффективная высота линейки.
  • Эффект самовыравнивания за счёт скруглённой тыльной стороны линейки.
Свойства

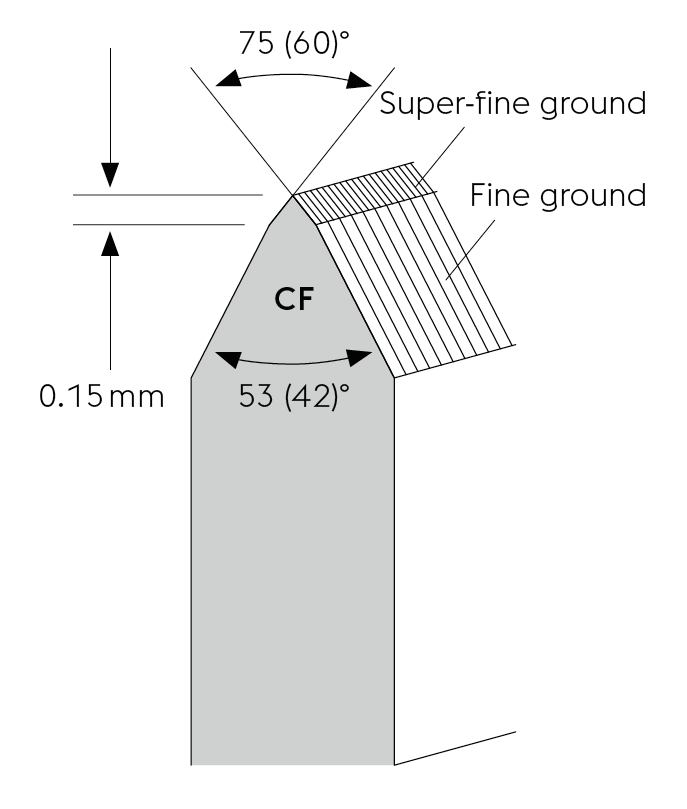

  • Усиленная конструкция кромки лезвия (75°– 53° / 60°– 42°).
  • Острая режущая кромка.
  • Полированное остриё / супер шлифованная режущая кромка RA = 0.08 μm.
  • K-back (compensation back) скруглённая тыльная сторона линейки.
Применение
  • Для высечки в сложных условиях
СПЕЦИФИКАЦИИ STABILO-CUT SX


Штампы категории ПВО соответствуют самым высоким требованиям качества и изготавливаются в соответствии отдельными техническими условиями, обеспечивающими минимальное время на приладку, максимальную тиражестойкость и ремонтопригодность штанцформ Фактически, производство штампов ПВО выделено в отдельную технологическую цепочку, обеспечивающую следующие преимущества:

Стабильность и повышенная прочность основания за счёт применения специальных технологических приемов при проектировании и изготовлении штампов (расстановка бриджей по технологии BRIDGE+, лазерная резка пазов SOFT,…);

Применение специальных технологий (пришлифовки линеек в местах стыков, изготовление засечек на автоматическом оборудовании), обеспечивающих минимальное время приладки и высокую ремонтопригодность штампа;

Применение специальных материалов (усиленная фанера производства KOSKISEN со специальным покрытием, монтаж эжекторных материалов на самоклейющейся плёнке);

Контроль линейных размеров готового штампа (допуски +/- 0,3 мм на 1 метр длины);

Пооперационный контроль качества на всех этапах производства;

Проектирование и изготовление штампов только опытными специалистами высокого разряда.

ИСПОЛНЕНИЕ
UNIVERSAl / UNIVERSAl 60
Твёрдость тело/режущая кромка
~340 HV / ~450 HV // ~660 HV (~35 HRC) / (~45 HRC) // (~58 HRC)
Толщина
2pt/3pt/4pt, 0.71/1.05/1.42mm
Высота
23.60 / 23.80 / 30.00–50.00mm
Профиль режущей кромки
CF / CFDB
Обработка режущей кромки
Полированное остриё SX
Углы заточки
~75°/53°//~60°/42°
Особенности
Широкий угол заточки острия лезвия, шлифованная режущая кромка
