(в контексте технологии производства упаковки из картона и гофрокартона)
Convertin gtools – вырубная оснастка
Состоит из английских слов Converting– преобразование, конвертинг или переработка Tool – инструмент
Определение вырубной оснастки применительно к упаковке.
Вырубная оснасткадля производства упаковки из картона и гофрокартона подразумевает совокупность инструментов и приспособлений, применяемых в вырубных прессах и линиях ротационной высечки для получения из листовой заготовки развертки упаковки, готовой к дальнейшей сборке.

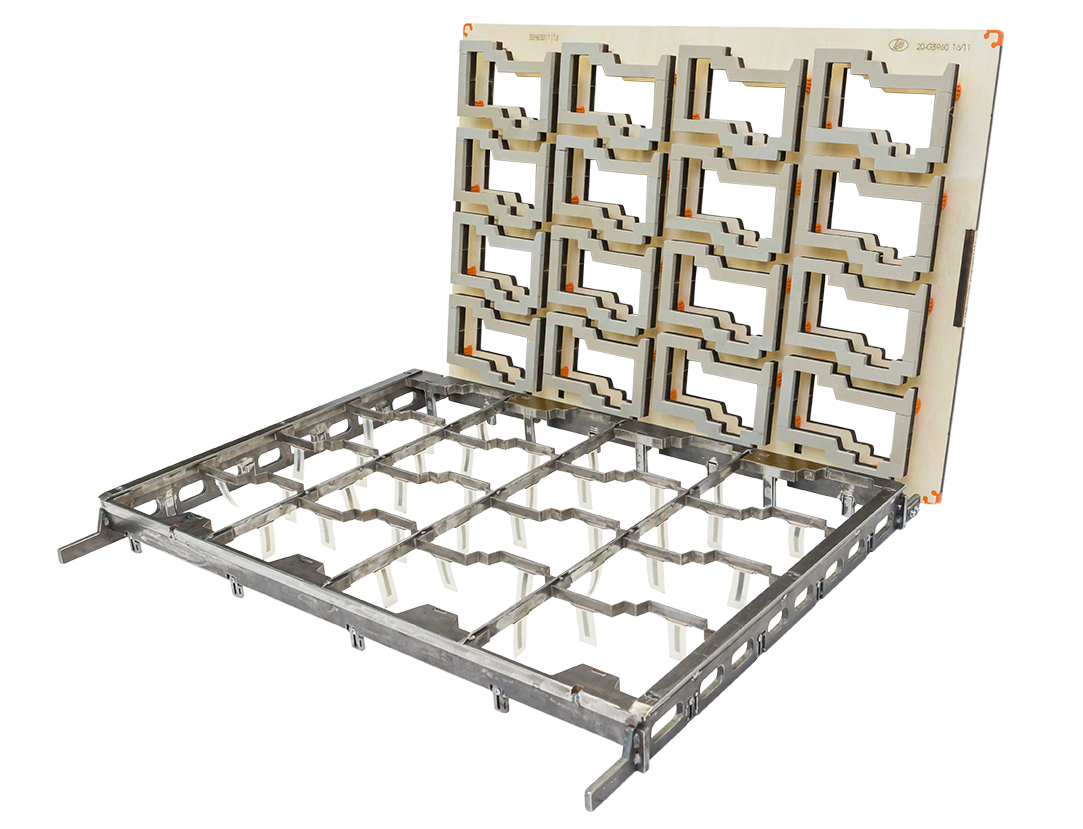

Blankingtool (Комплект инструмента для разделения заготовок

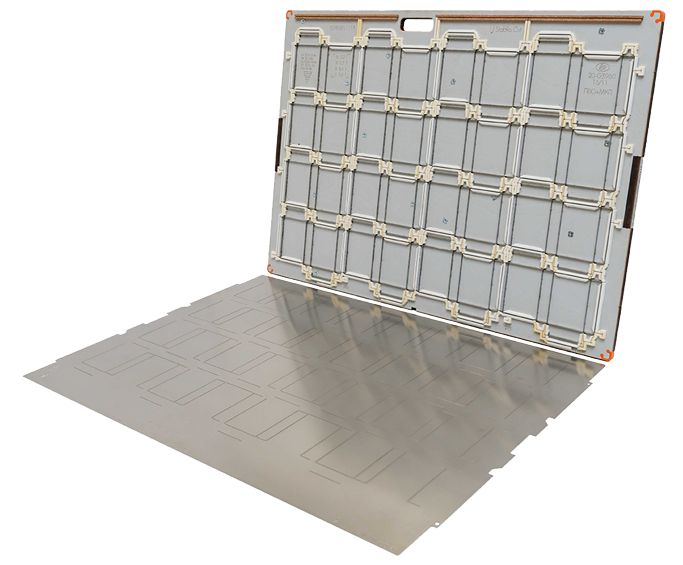

Cuttingtool (Комплект инструмента для высечки)

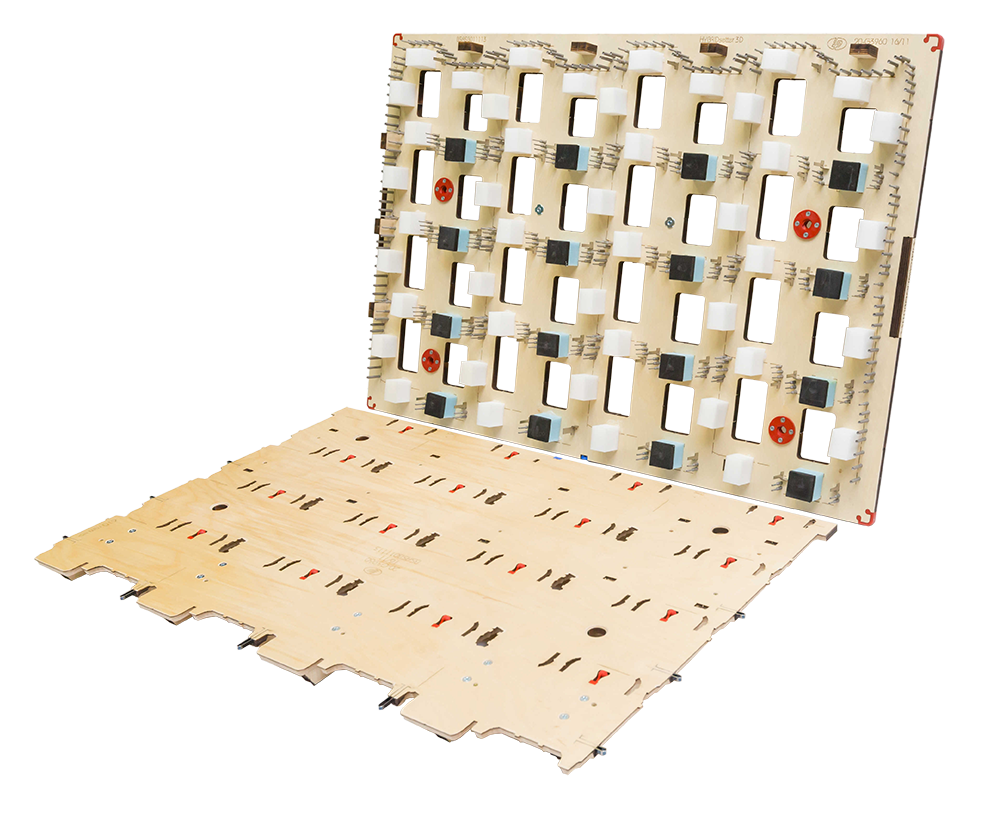

Strippingtool (Комплект инструмента для удаления отходов)
В общем случае, комплект вырубной оснастки для плоской высечки состоит из трёх инструментов для трёх соответствующих секций автоматических вырубных прессов
Базовым инструментом вырубной оснастки является вырубной штамп.
Cuttingdie – вырубной штамп.
Состоит из английских слов Cutting– высечка, резание, вырубка die – инструмент
Штамп (от итал.stampa – печать) – инструмент для изготовления изделий штамповкой. Рабочая поверхность штампа воспроизводит форму поверхности изделия.
Вырубка – операция листовой штамповки – получение плоских деталей путем отделения материала от заготовки по замкнутому контуру в вырубном штампе
(«Советский энциклопедический словарь»)
Практически, равное хождение с термином «вырубной штамп» имеет слово «штанцформа».
Происходит от немецкого слова Stanzform – высекальная форма Кстати, термин высекальная форма также имеет хождение.
Вырубным штампом (штанцформой) называют инструмент для высечки в вырубных прессах и линиях ротационной высечки.

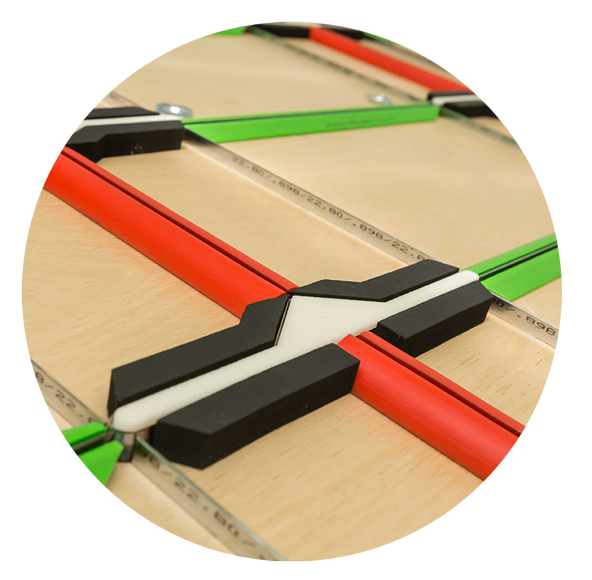

Flatbed cutting die – Вырубной штамп для плоской высечки или плоский вырубной штамп или плоская штанцформа
Rotary die – Вырубной штамп для ротационной высечки или ротационный вырубной штамп или ротационная штанцформа.
Иногда, добавляют определение, характеризующее область применения по типу технологии высечки.
При производстве вырубного штампа (штанцформы) в основание штампа (плоское или в виде полуцилиндра в зависимости от типа штампа) монтируются различные формообразующие элементы:
· для формирования контура изделия (режущие ножи, пробойники);
· для формирования линий сгиба (биговальные, перфорационные, рицовочные линейки);
· специального назначения (линейки для отрывной перфорации, обратная перфорация)
