Плоские штампы (штанцформы)

ПЛОСКИЕ ШТАМПЫ
(ШТАНЦФОРМЫ)

· Штанцформа СТАНДАРТ

· Штанцформа СТАНДАРТ+

· Штанцформа ПВО

Продуктовая линейка вырубных штампов (штанцформ) для плоской высечки:

Cutting dies for flatbed diecutting

Позиционирование штампов позволяет точно соответствовать запросам клиентов из разных сегментов рынка с различным уровнем требований.

МАТЕРИАЛЫ

ТИПЫ ВЫРУБНЫХ ШТАМПОВ

Фанера LaserPLY Advantage (PGWood)

–

Фанера LaserPLY Advantage UVC (PGWood)

–

Фанера KoskiLaser Transparent (Koskisen)

Фанера KoskiLaser Silver Laminate (Koskisen)

–

Линейки Boehler Uni Autoflex

Линейки Boehler Uni Autoflex StabiloCut

–

Линейки Boehler Uni Autoﬂex X-Press

–

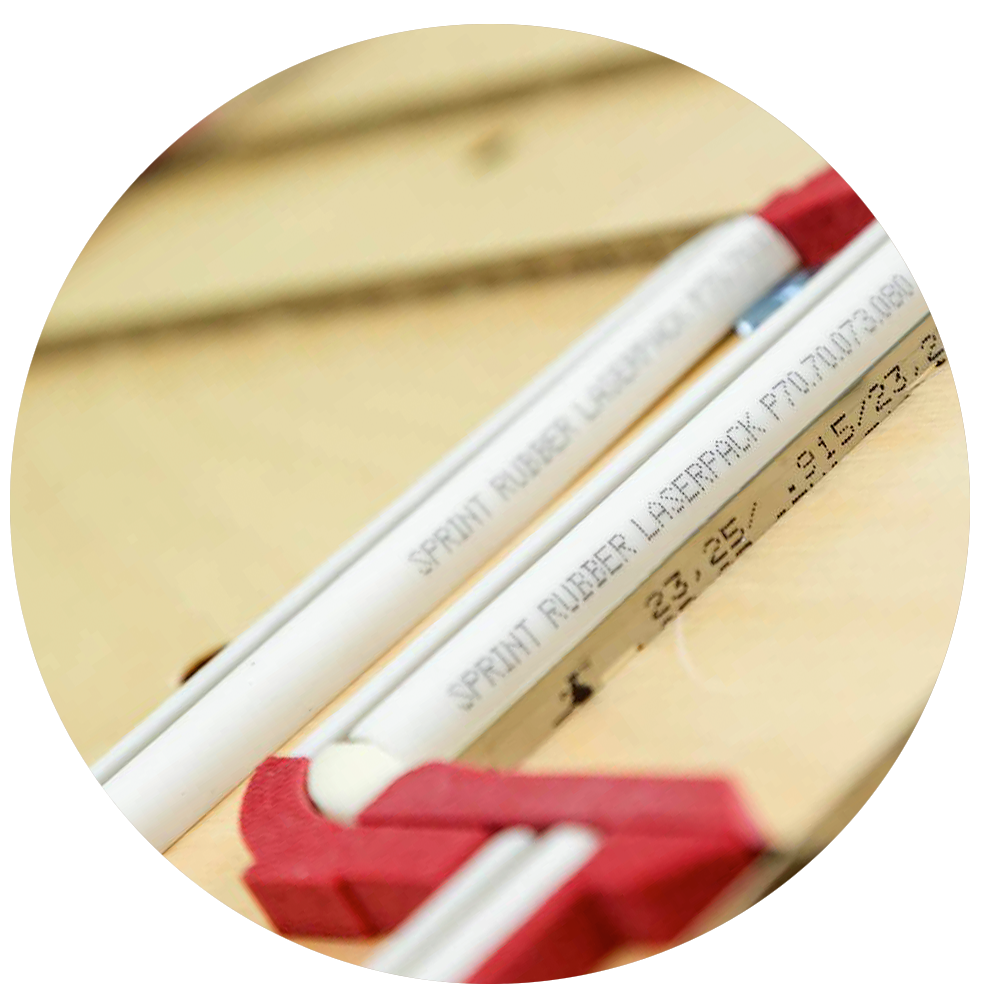

Эжекторные материалы на самоклеющейся основе

–

ПРОЕКТИРОВАНИЕ

Проектирование основание BRIDGE+

–

Маркировка номера штампа и указание направления волокна

Маркировка легенды засечек и меток их расположения

–

Маркировка используемых типов лине-ек и доп. информация

–

Расчёт шага перфорации

–

КОНТРОЛЬ

Лазерный резка SOFT

–

Контроль линейных размеров штампа

–

Допуск на линейный размер штампа

+0,7/-0,4мм/м

+0,3/-0,3мм/м

Дополнительный выходной контроль качества

–

Расчёт шага перфорации

–

ТЕХНОЛОГИИ

Установка транспортировчных уголков из фанеры

–

Установка защитных уголков из пластика

–

Дополнительтная обработка основания штампа

–

Пришлифовка линеек в местах стыков на автоматическом оборудовании

–

Изготовление ножей узких слотов с пришлифовкой

–

Изготовление засечек NICKS+

–

Возможность изготовления запасных линеек с засечками (повторов)

–

Технология «общих» ножей
с возможностью быстрой замены

–

ПРИМЕЧАНИЯ

Проектирование основание BRIDGE+

Меньшее расстояние между «мостами» (35-50мм) для повышения стабильности линейных размера штампа вместо стандартных 70мм. Оптимизация расположения бриджей вдоль осей штампа.

Расчёт шага перфорации

Точный расчет шага перфорации в соответствии с длиной участка линейки. Актуально в случаях, когда длина перфорации не кратна шагу перфорации. Гарантия повторяемости при повторе или заказе запасных линек.

Дополнительтная обработка основания штампа

Снятие фаски контура основания и ручек. Заглубление краб-гаек.

Лазерный резка SOFT

Повышенные требования к настройке лазерного станка с учетом «мягкой» фиксации линеек, дополнительный контроль шири-ны пазов после лазерной резки

Изготовление засечек NICKS+

Изготовление микрозасечек 0,2…0,3мм на малых плечах слотов и засечек с переменным шагом и шириной

Скачивайте таблицу в формате .pdf

Скачать

Штампы, изготовленные в соответствии с действующими Техническими Условиями на изготовление вырубной оснастки (штанцформ) для плоской высечки (/support/techreq/), относятся к категории качества СТАНДАРТ.

В штампах категории СТАНДАРТ+ добавляются опции, способствующие снижению времени на приладку, увеличению тиражестойкости и ремонтопригодности штанцформы:

· Проектирование и расстановка минимального необходимого количества удерживающих засечек (nicks) для обеспечения стабильного прохождения листа в секции вырубного пресса;

· Точный расчет шага перфорации в соответствии с длиной участка линейки. Актуально в случаях, когда длина перфорации не кратна шагу перфорации. Гарантия повторяемости при повторе или заказе запасных перфорационных линек;

· Маркировка на основании штампа легенды засечек (nicks) и меток их расположения;

· Изготовление засечек (nicks) 0,2…0,3мм на меньшем плече околоклапанного слота и засечек с переменным шагом и шириной;

· Засечки (nicks) изготавливаются на автоматическом оборудовании;

· Возможность изготовления запасных линеек с засечками (nicks).

Штампы категории ПВО соответствуют самым высоким требованиям качества и изготавливаются в соответствии отдельными техническими условиями, обеспечивающими минимальное время на приладку, максимальную тиражестойкость и ремонтопригодность штанцформ Фактически, производство штампов ПВО выделено в отдельную технологическую цепочку, обеспечивающую следующие преимущества:

Стабильность и повышенная прочность основания за счёт применения специальных технологических приемов при проектировании и изготовлении штампов (расстановка бриджей по технологии BRIDGE+, лазерная резка пазов SOFT,…);

Применение специальных технологий (пришлифовки линеек в местах стыков, изготовление засечек на автоматическом оборудовании), обеспечивающих минимальное время приладки и высокую ремонтопригодность штампа;

Применение специальных материалов (усиленная фанера производства KOSKISEN со специальным покрытием, монтаж эжекторных материалов на самоклейющейся плёнке);

Контроль линейных размеров готового штампа (допуски +/- 0,3 мм на 1 метр длины);

Пооперационный контроль качества на всех этапах производства;

Проектирование и изготовление штампов только опытными специалистами высокого разряда.

Штампы категории ПВО соответствуют самым высоким требованиям качества и изготавливаются в соответствии отдельными техническими условиями, обеспечивающими минимальное время на приладку, максимальную тиражестойкость и ремонтопригодность штанцформ Фактически, производство штампов ПВО выделено в отдельную технологическую цепочку, обеспечивающую следующие преимущества:

· Стабильность и повышенная прочность основания за счёт применения специальных технологических приемов при проектировании и изготовлении штампов (расстановка бриджей по технологии BRIDGE+, лазерная резка пазов SOFT,…);

· Применение специальных технологий (пришлифовки линеек в местах стыков, изготовление засечек на автоматическом оборудовании), обеспечивающих минимальное время приладки и высокую ремонтопригодность штампа;

· Применение специальных материалов (усиленная фанера производства KOSKISEN со специальным покрытием, монтаж эжекторных материалов на самоклейющейся плёнке);

· Контроль линейных размеров готового штампа (допуски +/- 0,3 мм на 1 метр длины);

· Пооперационный контроль качества на всех этапах производства;

· Проектирование и изготовление штампов только опытными специалистами высокого разряда.

Штампы категории ПВО соответствуют самым высоким требованиям качества и изготавливаются в соответствии отдельными техническими условиями, обеспечивающими минимальное время на приладку, максимальную тиражестойкость и ремонтопригодность штанцформ Фактически, производство штампов ПВО выделено в отдельную технологическую цепочку, обеспечивающую следующие преимущества:

Стабильность и повышенная прочность основания за счёт применения специальных технологических приемов при проектировании и изготовлении штампов (расстановка бриджей по технологии BRIDGE+, лазерная резка пазов SOFT,…);

Применение специальных технологий (пришлифовки линеек в местах стыков, изготовление засечек на автоматическом оборудовании), обеспечивающих минимальное время приладки и высокую ремонтопригодность штампа;

Применение специальных материалов (усиленная фанера производства KOSKISEN со специальным покрытием, монтаж эжекторных материалов на самоклейющейся плёнке);

Контроль линейных размеров готового штампа (допуски +/- 0,3 мм на 1 метр длины);

Пооперационный контроль качества на всех этапах производства;

Проектирование и изготовление штампов только опытными специалистами высокого разряда.
